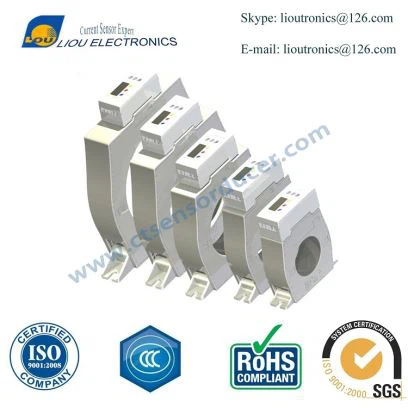

שנאי זרם הגנה מפני תקלות קרקע
מבוא במערכות החשמל תמיד קיים את האפשרות שיש כיבוי בשל זרמים מעל או קצרות המיוצר על ידי טעויות פעולה, תנאי סביבה, חוסר תחזוקה או פריקה אטמוספרית. תקלה בקרקע מתרחשת כאשר אחד שלבי המערכת מקבל על ישיר ...
- הצגת המוצר
מבוא
במערכות החשמל תמיד קיימת האפשרות של כיבוי עקב זרמים מעל או קצר חשמלי המיוצר על ידי טעויות פעולה, תנאי סביבה, חוסר תחזוקה או פריקה אטמוספרית. תקלת קרקע מתרחשת כאשר אחד שלבי המערכת מקבל על מגע ישיר לקרקע או לכל חלק מתכתי מקורקע. לתקלה הקרקעית יש את מקורה בדרכים שונות, אך הנפוצות יותר הן בידוד מופחת, נזקים פיזיים למערכת בידוד או מתחים ארעיים או יציבים על בידוד. בעיות אלה יכולות להיוווים בשל לחות, זיהום אטמוספרי, הידרדרות בבידוד, לחצים מכניים וכו'. למרות המצבים שהוזכרו קודם ניתן להימנע בעקבות לוח זמנים תחזוקה טוב, תמיד קיים הסיכון ה סמוי של תקלה, בדרך כלל במהלך ההתקנה או תחזוקה גדולה לציוד.
תכונות
• טווח תדרים: 50-400Hz
• מעל עומס לעמוד: 1.2 x מדורג הנוכחי ברציפות
• עמידות לבידוד AC: 5.0KV עבור 60s
• מקרה דיור קשיח עם UL® 94V-0 פוליקרבונט
• תקן בטיחות: IEC/EN60044-1
• שגיאת זווית שלב נומינלית ו-
שגיאת ליניאריות נומינלית: התאם את IEC61869-2
קונפורמיהC60044-1
• מתח פעולה מרבי: AC660V
• שיעור בידוד תרמי: מחלקה ב'
• לחות: עד 95% לחות (ללא עיבוד)
תיאור
קרוב לאפס הזזת עומס
מאפייני איזון מצוינים
מתח יציאה מדויק
סטייה תרמית מינימלית
תואם RoHS
נפח קטן יותר, משקל קל יותר
הגנה מושלמת, מבנה עדין להתקנה נוחה
עיצוב מעולה ומראה תעשייתי
יישום מגוון מרוצה מדייק גבוה
עיצוב גמיש
תיבה מודולרית רב-תכליתית ליישום מגוון
מפרטים מכניים
פ/נ | מעגל ראשי זרם | קוטר(באופן כללי) | מידות(מ"מ) | ממדי פריסה(מ"מ) | |||
ל | W | H | D1-D2 | מ | |||
לו-ZCT513102 | 0-100A | 46 | 85 | 32 | 92.5 | 88-100 | 6 |
לו-ZCT513202 | 0-250A | 65 | 108 | 32 | 118.5 | 109-122.5 | 6 |
לו-ז'ו-ז'ו-ז'ת513302 | 0-315A | 80 | 128 | 36 | 138.5 | 134-144 | 6 |
לו-ZCT513402 | 0-630A | 100 | 150 | 36 | 160.5 | 152-171.5 | 6 |
לו-ZCT513502 | 0-800A | 120 | 172 | 36 | 182.5 | 177-196.5 | 6 |
דירוגים מרביים מוחלטים | |
הפעלת טווח טמפרטורות אוויר חופשי | -20ºC עד 65ºC |
טווח טמפרטורות אחסון | -40ºC עד 85ºC |
רמת דיוק גבוהה מוסמכת
סדרת מוצרים זו היא על בסיס הטכנולוגיה הבוגרת הקיימת, בוחרים חומרי גלם באיכות גבוהה יותר בשילוב עם אופטימיזציה של עיצוב הצורה, דיוק הבדיקה מקבל אחריות חזקה וטובה יותר מדרישות התקן הלאומי: 0.5%, עבור דרישות מיוחדות, דיוק יכול להגיע 0.2%.
פרויקט זה משלב את תכנון המעגל המגנטי האופטימלי, ומביח בחשבון את דרישות השטח הדרושות, כדי להבטיח את מבחן היתרה. במידת הצורך, מאפיין היתרה יכול להיות בתנאי הזיהוי שצוינו כדי להשיג 5mA-50mA. לענות באופן מלא על דרישות מעגל הזיהוי.
במקביל, סדרה זו של מוצרים יכול לשמש עבור בדיקות זרם המעגל הראשי, וזרם ניטור כוח אש, זיהוי הטווח הנוכחי מ 50A-2000A, דיוק הוא טוב יותר מחלקה 0.5 כאשר פלט משני ב 5A . דיוק טוב יותר מרמת 0.2S ברמה כאשר פלט משני ב- 1A,
כאשר למדוד זרם גבוה , ניתן לפלט אות חלש ברמת mA, הדיוק טוב יותר ממידה 0.1
מותאם אישית
ניתן להתאים אישית את תיבת המודול בהתאם לדרישה של הלקוח. לחלופין, מטב את התיבה על בסיס המקורי. אנו נעשה כמיטב יכולתנו כדי לתמוך אופטימיזציות אלה.
ניתן לתוצב מחדש את כל תיבות המודול בהתאם לצרכי הלקוח. אפילו שנאי הנוכחי שיורית יכול גם להיות מעוצב מחדש על פי צרכים מיוחדים של לקוחות.
איך להזמין?
1. אנא יידע אותנו P/N שלנו עבור חלקים מהמדף. אנא שלח לנו מפרטים חשמליים אם אתה צריך חלקים בהזמנה אישית.
2. חשבונית פרופורמה (PI) תישלח אליך.
3. אנא בדוק ואשר את החוקר הפרטי.
4. ברגע שאישרנו את ההזמנה, אנא שלמו אותה בקרוב.
5. לאחר תשלום מלא, כל הסחורות יישלחו אליך בתוך 10-15 ימים כרגיל.
6. יצרן ציוד ציוד וידם מתקבל בברכה. יצרן ציוד המקורי ללא תשלום עבור יותר מ- 5000 מגדיר הזמנות.
